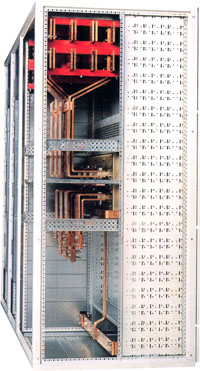

西門子電氣授(shou)權生產SIKUS低(di)壓開關柜

概述
SIKUS系列交流低壓開關柜是西門子公司和杭州電器開關有限公司(原杭州電器開關廠)合作的新型低壓封閉式配電裝置,廣泛應用于工業與民用建筑配電領域,由SIKUS通用型、SIKUS大電流型兩種不同容量的柜型組成。

SIKUS通用型
進線電流至3200A,用于公眾場合或工業領域,作為一級、二級配電柜,防護等級:IP30、IP41、IP55。

SIKUS大電流型
進線電流到6400A,用于公共場合或工業領域,作為一級配電柜,防護等級:IP30,IP41。

特點
*完整的產品范圍,滿足所有使用場合需要
滿足6400A及以下的各種高可靠性的工業和民用設施的配電需求,可靈活組成動力中心柜、饋電柜、電動機控制中心等。
*創新的構思和設計
西門子公司先進技術和意大利著名設計師Giugiaro的共同結晶。確保了其安全可靠的整體性能和一流的外觀效果。
*靈活可靠的母線系統

主母線額定短時耐受電流可達100kA(1s),可靈活布置于柜頂、柜后、柜底,組成不同的配電系統。
*先進的無功功率補償裝置
無功功率補償柜,提供帶微處理器的功率因數控制儀,可采用自動/手動工作方式,通過RS232接口可與微機進行通訊。
*智能化配電系統
采用西門子成熟的自動化技術與智能化開關技術,標準化開放式PROFIBUS-DP現場總線,滿足集中能量管理與控制需求,并能為各樓宇自動化提供標準接口。
*標準的模數化結構,完善的固定/插入式安裝
整個柜體采用模數化固定分隔式結構,柜體及內部構件由鍍鋅鋼板制成,具有很高的機械強度。內部各功能單元采用標準化的固定/插入式安裝件,為快速簡單的安裝及故障維護提供了極大的便利。
*可靠的防護與隔離
柜內使用分隔件或封板,提供從形式1至4的內部隔離形式,IP30至IP55的防護等級。

技術參數
    SIKUS通用型
SIKUS Universal
SIKUS大電流型
SIKUS Universal HC

1

符合標準 Specifications IEC604439-1,EN60439-1,VDE0 660-550,GB7251.1-1997

2

電氣參數 Electrical Data

3

額定電壓 Rated Voltage

4

額定工作電壓 (Ue) Rated Operation Voltage AC400

5

額定絕緣電壓 (Ui) Rated Insulation Voltage AC690V

6

額定沖擊耐受電壓 (UimP) Rated Impulse Withsatand Voltage 8kV

7

過電類別 Class of Overvoltage III

8

污染等級 Class of pollution 3

9

額定頻率 Rated Current 50/60Hz

10

額定電流 Rated current

11

水平主母線 Horizontal main Busbar

12

額定工作電流 (Ie) Rated Operational Current 3200A 6400A
13
額定短時耐受電流 (Icw) Rated Short-time Withstand Current 80kA 100kA
14
額定峰值耐受電流 (Icw) Rated impulse Withstand Current 176kA 220kA
15
垂直母線 Vertical busbar
16
額定工作電流 (Ie) Rated Operational Current 2000A 3200A
17
額定短時耐受電流 (Icw) Rated short-time withstand Current 80kA 100kA
18
額定峰值耐受電流 (Icw) Rated impulse Withstand Current 176kA 220kA
19
機械參數 Mechanical Data
20
內部隔離形式 Internal Separation Forms 形式:1,2,3,4 形式:1,2,3,4
21
防護等級 Degree of Protection IP30,IP41,IP55 IP30,IP41
22
尺寸 Dimension
23
高(mm) Height 2200 2300
24
寬(mm) Width 700/1000 400/600/800/1100+400
25
深(mm) Depth 600/800/1000 1000/1000+400
26
表面處理 Surface Treatment 淺灰RAL7035 Clear gray RAL7035
27
使用條件 Operational Conditions
28
環境溫度 Ambient Temperature 5°C~40°C
29
相對濕度 Relative Humidity 90%
30
海拔高度 Altitude 2000m

訂貨須知
客戶應提供下列資料:
a、回路方案一次單線系統圖;
b、二次控制原理圖(或本廠標準控制原理圖);
c、配電柜內電器元件明細表(包括型號、規格、數量);
d、配電柜排列圖;
e、配電柜進出線方式
