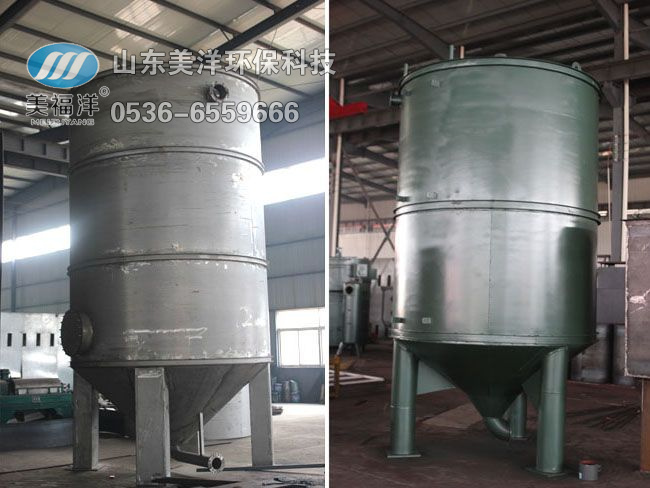

豎流沉淀池
豎流沉淀池設備介紹
一、概述
豎流式沉淀池又稱立式沉淀池，是池中廢水豎向流動的沉淀池。池體平面圖形為圓形或方形，水由設在池中心的進水管自上而下進入池內(管中流速應小于30mm/s)，管下設傘形擋板使廢水在池中均勻分布后沿整個過水斷面緩慢上升(對于生活污水一般為0.5-0.7mm/s，沉淀時間采用1-1.5h)，懸浮物沉降進入池底錐形沉泥斗中，澄清水從池四周沿周邊溢流堰流出。

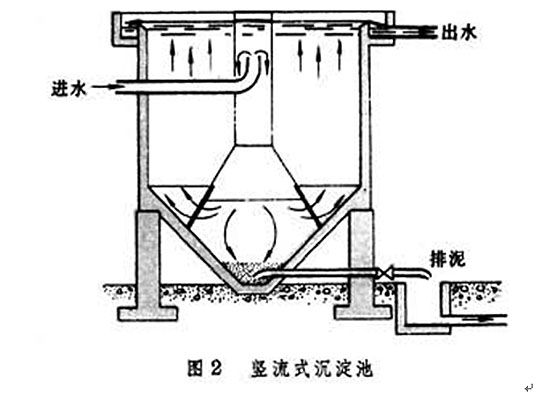

二、設備工藝流程圖
三、工作原理
豎流沉淀池包括上部為圓狀體、下部為錐筒狀的池體，池體上部設置集水槽，集水槽下部設有出水管，池體下部設置污泥斗，污泥斗的底部設有通向池體外的排泥管；在池體內設有與進水管相連通的中心導流管，中心導流管尾部連接反射錐；在池體內安裝折流擋板，所述折流擋板在池體內壁和中心導流管之間錯位安裝。通過在池體內部與中心導流管之間增加折流擋板，通過引導水流折彎，改變水流運動軌跡，從而增加水流運動路徑并逐步減緩水流流速，最終加速固體顆粒的沉降速度并改變沉降方向，達到快速沉降、集中沉降的目的。具有結構簡單、使用效果好的特點。

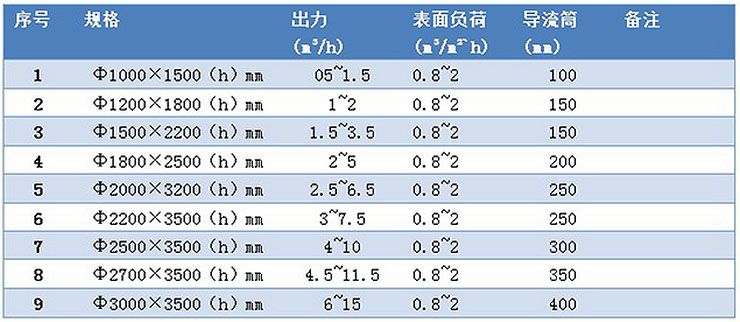

四、設備規格表
五、設備特點
1、結構簡單。
2、使用效果好的特點。
3、占地面積小。
4、可以場地及水量、水質定制。
5、排泥方便
